実験化学-10

８．結晶の電気伝導性

［目的］	イオン結晶、分子結晶、共有結合結晶、金属結晶の性質(電気伝導性)を調べる。
［薬品・材料］
	硫酸銅CuSO₄･5H₂O　　氷砂糖　　炭素棒(シャープペンの芯または電極用炭素棒) 水晶　　食塩NaCl　　ナフタレン　　鉄線　　銅線　　鉛片
［器具］	電源装置　　電極(２本)　　スライド抵抗器　　豆電球とソケット　　リード線　　マッフル三角架　　ルツボ
［操作］

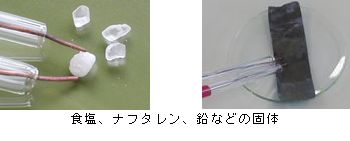

ａ．	固体の電気伝導性

ｂ．	液体の電気伝導性

ｃ．	水溶液の電気伝導性

［留意点・工夫点］
☆	食塩の固体は、岩塩を使用する。（食品店で求められる）

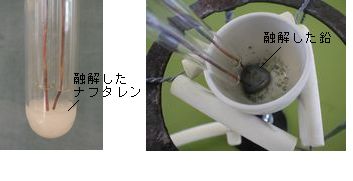

☆	食塩やナフタレンを溶かす場合は、試験管に1cm程度でよい。
☆	食塩は融点が高いのでバーナーの炎を強くし、マッフルと試験管との位置の調節が必要である。
☆	試験管で鉛を溶かすと、再加熱により割れるので、ルツボを使用する。（鉛の量を少なくするか高温用ルツボを使用するとよい）
☆	水晶は融点が高いので融解しない方がよい。
★	電極をショートさせないように注意する。
★	電極は、テスト用電極を用いなくても、電気コードを使ったり、右図のような身近なものを使って作成することもできる。

＜参考＞
	電気コード
		６００V　ビニールケーブル（ビニールシースケーブル）ＶＶＦ×２芯　　６００Ｖ以下１８Ａまで使用可

		通称ＶＡ線とも呼ばれ、６００Ｖ以下の引込み口配線、低圧回路配線に使用され、屋内、側配線に多く使用される。ホームセンターで購入可。
