39.電流が磁界から受ける力 |
[目的] | 電流が磁界から受ける力は、導体に流れる電流や導体の長さとどのような関係があるか調べる。 |
[準備] | 電磁力実験器(電流が受ける力測定器) 電流計 すべり抵抗器 U型磁石 電池 |
[操作] |

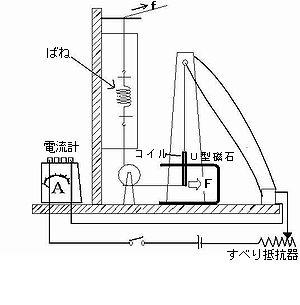

1) | 図のように装置を配線する。 |
|
|  |  図のように電流を流すと右向きに力がはたらく。(フレミングの左手の法則) |
|
2) | スイッチが開いている状態でコイルとばねの間の糸を調節する。 |
3) | ばねの上端と下端の目盛りを読む。 |
4) | 電流を流し、コイルが右に力Fで引っ張られたら、コイルが鉛直の位置(ばねの下端が操作2の位置)に戻るように、ばねの上の糸を力 f で引き、ばねの上端の目盛りを読む。 |
5) | 電流の大きさを変えて測定する。 |
6) | 電流の大きさを一定にして、コイルの巻数を変えて測定する。 |
[留意点・工夫点] |
☆ | 操作2の時、ばねを自然長に保ちながら、コイルとばねの間で糸がたるまないように、かつ、コイルが鉛直になるようにする。 |
☆ | 電流が磁界から受ける力は、電流の大きさと磁界内にある導線の長さに比例している。 |
☆ | 磁界の強さ(磁石の強さ)にも比例している。 |
☆ | 導線の材質によって受ける力の大きさは異なる。 |
|
<関連実験> |
| 荷電粒子が磁界から受ける力を観察しよう |
| | [準備] | 銅の電極 硫酸銅水溶液 チョークの粉 シャーレ U型磁石 電池 |
| | [操作] |
| | 1) | 図のように配線し、チョークの粉の動きを観察する。 |
| | 2) | U型磁石や電池の向きを変えてみる。 |
| | |  |
| | [留意点・工夫点] |
| | ☆ | シャーレに入るように銅板を切って、電極をつくる(A、B)。銅板には、はんだでリード線をつけておくとよい。 |
| | ☆ | 硫酸銅水溶液の濃度は薄いものでよく、量は、シャーレに2/3ほどでよい。 |
| | ☆ | 硫酸銅水溶液のかわりに、食塩水を使用するときには、電流を流すと塩素ガスが発生するので、換気に注意する。 |
| | ☆ | チョークの粉のほかに、けしの実、ゴマ、おがくず、コルクを削った粉などが利用できる。 |
| | ☆ | 硫酸銅水溶液などの電解質溶液中に電極を入れると陽極に−イオン、陰極に+イオンが引き寄せられるため、電気が流れる。この電流が磁界から力を受け、荷電粒子は円運動する。荷電粒子の動く方向から、フレミングの左手の法則を確認できる。なお、動いている荷電粒子が磁界から受ける力をローレンツ力という。 |
|
<関連実験> |
| モーターをつくろう |
| | [準備] | エナメル線 クリップ 電池 磁石 |
| | [作り方] |
| | @ | エナメル線を5〜6回程度巻いてコイルを作る。 |
| | A | エナメル線の片方の端は全部、他端は半分だけエナメルをはがす。(これが回転子になる) |
| | B | クリップをのばし軸受けをつくり、電池につなぐ。直接クリップを電池にテープではりつけてもよい。 |
| | C | 回転子をクリップにのせて、コイルに磁石を近づける。 |
| | |  |
| | ☆ | 磁石や電流の向きを変えると、フレミングの左手の法則を確認できる。 |
|
