32．コンデンサーの電気容量の測定
| ［目的］ | コンデンサーに、ある大きさの電圧を加えて充電した後、抵抗を通して放電させる。このとき流れた電気量から、コンデンサーの電気容量を求める。 |
| ［準備］ | 直流電源(電池) コンデンサー 抵抗器 直流電圧計 マイクロアンペア計 スイッチ ストップウォッチ |
| ［操作］ | |
| 1） | 電圧が一定になるまで、コンデンサーを充電する。 |
| 2） | コンデンサーを放電させながら、電流の値 Ｉ 〔A〕がほぼ０になるまで一定時間ごとに電流を測定する。 |
| 3） | 横軸に時間、縦軸に電流のグラフ（放電曲線）をつくる。グラフより放電した電気量Ｑ〔μC〕を求める。 |
| 4） | コンデンサーの電気容量Ｃ〔μF〕を求める。・・・Ｃ=Ｑ/Ｖ |
| 5） | 充電電圧Vをいろいろ変化させると、蓄えられる電気量Ｑ がＶに比例することを検証する。 |
 |
| ［留意点・工夫点］ | |
| ☆ | 抵抗器は加える電圧はコンデンサーの耐電圧以下にする。（耐電圧はコンデンサーに表示。） |
| ☆ | マイクロアンペア計の容量100μAを超えないように抵抗器を選ぶ。 電源電圧Ｖ／抵抗値R ＜ 100μA (100×10-6A) |

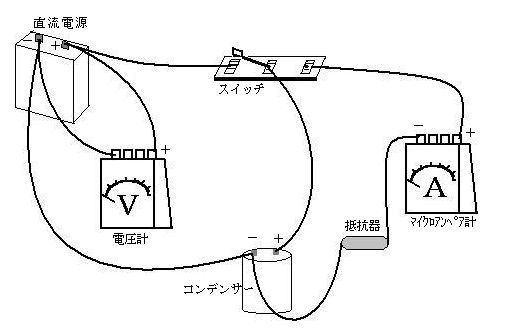

| ☆ | 使用例 |
|
