30．電気の基礎知識 |
| １） | 交流はＡＣ（Alternating Currentの頭文字）、直流はＤＣ（Direct Currentの頭文字）と表すことがある。 |
| ２） | 赤は＋、黒は−を示す。 |
| ３） | 回路図の記号（電気用図記号） |
|
 |

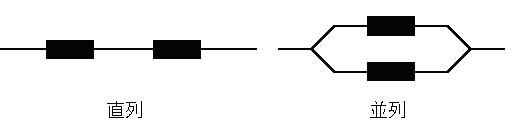

| ４） | 回路の直列・並列 |
| |  |
| ５） | 単位と記号 |
|
| 量 | 式上の記号 | 単位 | 単位名(読み方) | 単位の間の関係 |
| 電流 | Ｉ | 〔Ａ〕 | アンペア | |
電圧
(電位差) | Ｖ ボルテージ | 〔Ｖ〕 | ボルト | １Ｖ＝１Ｊ/Ｃ |
| 電気抵抗 | R レジスタンス | 〔Ω〕 | オーム | １Ω＝１Ｖ/Ａ |
| 式 Ｒ＝Ｖ/Ｉ | | | |
|
| 電気量 | Ｑ | 〔Ｃ〕 | クーロン | １Ｃ＝１Ａ･ｓ |
| 時刻 | ｔ タイム | 〔ｓ〕 | 秒 | |
| 電力量 | Ｗ | 〔Ｊ〕 | ジュール | |
| 電気容量 | Ｃ キャパシティ | 〔Ｆ〕 | ファラッド | １Ｆ＝１Ｃ/Ｖ |
| 電場の強さ | Ｅ エレクトリックフィールド | 〔Ｎ/Ｃ〕 | ニュートン毎クーロン | １Ｖ/ｍ＝１Ｎ/Ｃ |
| 〔Ｖ/ｍ〕 | ボルト毎メートル |
| 長さ | Ｌ レングス | 〔ｍ〕 | メートル | |
| 質量 | ｍ マス | 〔kg〕 | キログラム | |
| （空間的）距離 | ｓ スペース | 〔ｍ〕 | メートル | |
|
| 磁束・磁気量 | Φ | 〔Ｗｂ〕 | ウェーバー | |
| 磁束密度 | Ｂ | 〔Ｔ〕 | テスラ | １Ｔ＝１Ｗｂ/ｍ2
＝１Ｎ/Ａ・ｍ |
| 〔Ｗｂ/ｍ2〕 | ウェーバー毎平方メートル |
|
| エネルギー | | 〔ｅＶ〕 | 電子ボルト（エレクトロンボルト） |
|
