ぐるぐる回そう！手作りモ−ター
兵庫県立豊岡高等学校
総合科学コース１年
●どんな実験なの？
身の回りにはいろいろとモーターを使ったものがあります。この原理をとても単純に示してくれるのが手作りモーターです。（クリップモーターと言います。）とても簡単ですが、電流が磁石（磁界）から力を受けることがとてもよくわかります。また、うまく回ったときには嬉しいものです。どうやったら一番うまく回るか試してみましょう。
●実験のしかた

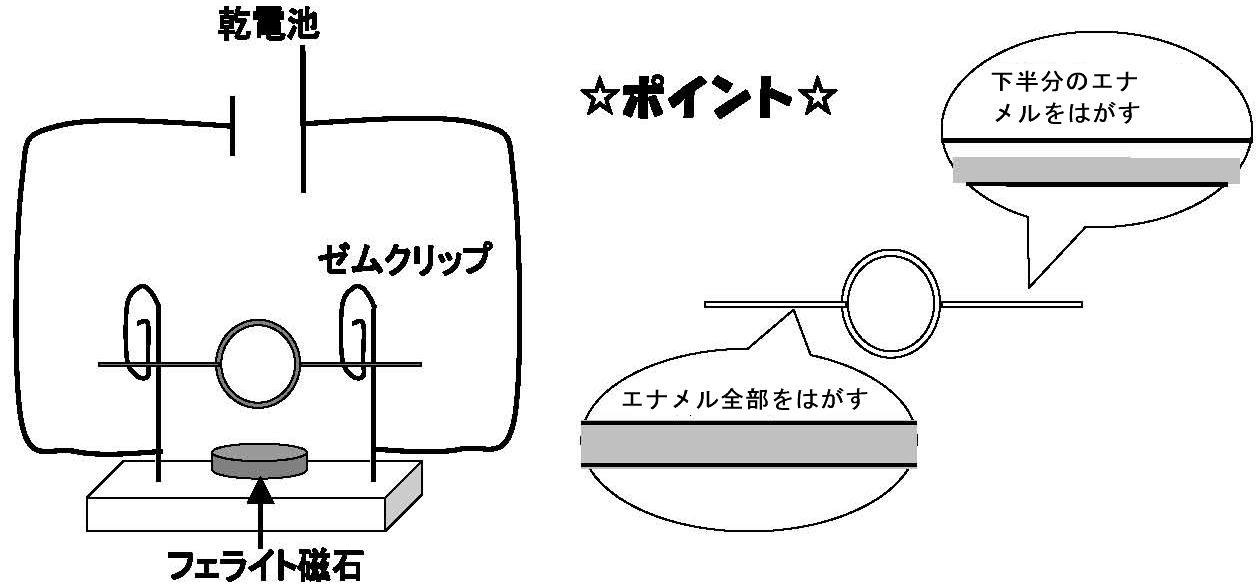

＊ 上図のようにエナメル線を数回巻いて直径１〜２cmほどのコイルを作り、両端を少し長めにしておく。
（6.4MB，1：40）
＊ コイルの両端の一方のエナメルを全部はがし、他方のエナメルを180°だけはがす。
（4.8MB，1：15）
＊ 図のようにクリップの１辺を伸ばし、２本消しゴムに突き刺す。
（5.1MB，1：19）
＊ 消しゴムに磁石を貼り、クリップにコイルをセットする。
（4.9MB，1：17）
＊ 電池からクリップに配線する。
（4.3MB，1：07）
（4.6MB，1：11）
●実験のこつ（チェックポイント）
＊ エナメル線はちゃんとむけているか？
＊ コイルのバランスはとれているか？
＊ これでもうまくいかなければ、コイルの高さや磁石の位置を変えるなどしてみて下さい。
●もっとくわしく知るために
愛知岐阜物理サークル「いきいき物理わくわく実験(改訂版)１」日本評論社 2002
